Kaynakta Hidrojen Çatlağı Nasıl Önlenir?
Kaynakta hidrojen çatlağı, özellikle yüksek dayanımlı çeliklerin kaynağında karşılaşılan en kritik kaynak hatalarından biridir. Çoğu zaman kaynak tamamlandıktan saatler sonra ortaya çıktığı için “gecikmiş çatlak” veya “soğuk çatlak” olarak da adlandırılır. Oluşan çatlaklar yalnızca kaynak dikişini değil, ana malzemeyi de etkileyebilir ve parçanın tamamen kullanılamaz hale gelmesine neden olabilir.
Hidrojen çatlağını önlemek için yalnızca kaliteli elektrot kullanmak yeterli değildir. Malzeme seçimi, yüzey hazırlığı, ön tavlama sıcaklığı, kaynak parametreleri ve kaynak sonrası uygulamalar birlikte değerlendirilmelidir. Bu yazıda hidrojen çatlağının oluşma nedenlerini ve profesyonel olarak nasıl önlenebileceğini detaylı şekilde inceleyeceğiz.
Kaynakta Hidrojen Çatlağı Nedir?
Hidrojen çatlağı; kaynak sırasında eriyik metal içerisine giren hidrojen atomlarının, kaynak bölgesi soğuduktan sonra gerilim altında çatlak oluşturmasıdır.
Bu çatlaklar çoğunlukla;
- Kaynak dikişinde
- Isıdan etkilenen bölgede (HAZ)
- Ana malzemede
oluşabilir.
En önemli özelliği, kaynak işlemi bittikten hemen sonra değil, birkaç saat hatta 24-48 saat sonra ortaya çıkabilmesidir.
Bu nedenle birçok üretici kritik kaynaklarda ultrasonik testleri belirli bir bekleme süresinden sonra uygular.

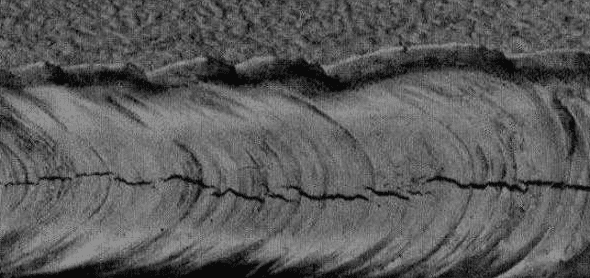

Kaynakta Hidrojen Çatlağı Neden Oluşur?
Hidrojen çatlağının oluşabilmesi için genellikle üç temel koşulun aynı anda bulunması gerekir.
- Kaynak metalinde hidrojen bulunması
- Sert ve gevrek mikro yapı oluşması
- Yüksek artık gerilmeler
Bu üç faktör bir araya geldiğinde çatlak oluşma riski önemli ölçüde artar.
Nemli Elektrot Kullanımı
Bazik elektrotlar ortam nemini kolayca emebilir.
Elektrot içerisindeki nem, kaynak sırasında hidrojen gazına dönüşerek kaynak banyosuna karışır.
Bu nedenle bazik elektrotlar kullanılmadan önce mutlaka üreticinin önerdiği sıcaklıkta elektrot kurutma fırınında bekletilmelidir.
Kirli Malzeme Yüzeyi
Kaynak yapılacak bölgede bulunan;
- Yağ
- Boya
- Pas
- Nem
- Kesme sıvıları
hidrojen oluşumunun en önemli nedenlerinden biridir.
Kaynak öncesinde yüzey tamamen temizlenmelidir.
Ön Tavlama Yapılmaması
Kalın kesitli veya yüksek karbon eşdeğerine sahip çeliklerde ön tavlama uygulanmadığında soğuma çok hızlı gerçekleşir.
Hızlı soğuma;
- Sertleşmeyi artırır.
- Martenzitik yapı oluşturabilir.
- Hidrojen çatlağı riskini yükseltir.
Bu nedenle uygun ön tavlama sıcaklığı belirlenmelidir.
Yüksek Artık Gerilmeler
Kaynak sırasında oluşan çekme gerilmeleri de hidrojen çatlağını tetikleyen önemli faktörlerden biridir.
Özellikle;
- Kalın plakalar
- Rijit bağlantılar
- Çok paso kaynaklar
daha yüksek artık gerilmeye neden olabilir.
Yanlış Kaynak Parametreleri
Düşük ısı girdisi ile yapılan kaynaklarda soğuma hızı artar.
Bu durum sert yapı oluşmasına neden olarak çatlak riskini artırabilir.
Kaynak akımı, voltaj ve ilerleme hızı malzeme kalınlığına uygun seçilmelidir.
Hidrojen Çatlağı En Çok Hangi Çeliklerde Görülür?
Her çelik aynı oranda hidrojen çatlağına yatkın değildir.
Riskin yüksek olduğu malzemeler şunlardır.
- Yüksek karbonlu çelikler
- Düşük alaşımlı yüksek dayanımlı çelikler (HSLA)
- Basınçlı kap çelikleri
- Kalın kesitli yapı çelikleri
- Vinç ve iş makinesi çelikleri
- Boru hattı çelikleri
Karbon eşdeğeri yükseldikçe hidrojen çatlağı riski de artmaktadır.
Kaynakta Hidrojen Çatlağı Nasıl Önlenir?
Hidrojen çatlağını önlemek için tek bir yöntem yeterli değildir. Başarılı bir kaynak uygulaması; doğru sarf malzemesi seçimi, uygun ön tavlama, kontrollü kaynak parametreleri ve kaynak sonrası işlemlerin birlikte uygulanmasına bağlıdır. Özellikle basınçlı kaplar, boru hatları, ağır çelik konstrüksiyonlar ve yüksek dayanımlı çeliklerde bu kurallara uyulması büyük önem taşır.
Düşük Hidrojenli Elektrot Tercih Edin
Hidrojen çatlağını önlemenin en etkili yollarından biri düşük hidrojenli bazik elektrotlar kullanmaktır.
Bazik elektrotlar doğru şekilde kurutulduğunda kaynak banyosuna geçen hidrojen miktarı önemli ölçüde azalır.
Rutilli elektrotlara göre hidrojen çatlağı riski daha düşüktür.
Elektrotları Kurutma Fırınında Bekletin
Bazik elektrotlar açık ortamda uzun süre beklediğinde nem çekmeye başlar.
Bu nedenle üretici tarafından önerilen sıcaklıkta kurutulmaları gerekir.
Genellikle;
- İlk kurutma: 300-350°C
- Bekletme sıcaklığı: 100-150°C
aralığında uygulanmaktadır.
Nem almış elektrotların doğrudan kullanılması hidrojen çatlağı riskini ciddi şekilde artırır.
Ön Tavlama Yapın
Ön tavlama, özellikle karbon eşdeğeri yüksek çeliklerde en önemli koruyucu uygulamalardan biridir.
Ön tavlama sayesinde;
- Soğuma hızı düşer.
- Hidrojen daha rahat dışarı çıkar.
- Sert martenzitik yapı oluşumu azalır.
- Kaynak gerilmeleri düşer.
Kalın malzemelerde ön tavlama yapılmaması ilerleyen saatlerde çatlak oluşmasına neden olabilir.
Kaynak Bölgesini Tamamen Temizleyin
Kaynak yapılacak yüzeyde bulunan;
- Pas
- Yağ
- Boya
- Nem
- Kesme sıvıları
hidrojen oluşumunun en büyük kaynaklarıdır.
Kaynak öncesinde yüzey tamamen temizlenmeli ve kuru olmalıdır.
Doğru Isı Girdisini Kullanın
Çok düşük ısı girdisi, kaynak bölgesinin hızlı soğumasına neden olur.
Bu durum sertleşmeyi artırarak hidrojen çatlağı riskini yükseltebilir.
Kaynak akımı, voltaj ve ilerleme hızı malzemenin kalınlığına uygun seçilmelidir.
Kaynak Sonrası Isıl İşlem Gerekiyorsa Uygulayın
Bazı yüksek dayanımlı çeliklerde kaynak sonrasında uygulanan gerilim giderme tavı (PWHT), hidrojen çatlağı riskini önemli ölçüde azaltabilir.
Özellikle;
- Basınçlı kaplar
- Enerji tesisleri
- Petrokimya ekipmanları
gibi kritik uygulamalarda bu işlem yaygın olarak uygulanmaktadır.
Hidrojen Çatlağı ile Sıcak Çatlak Arasındaki Fark
Birçok kişi hidrojen çatlağı ile sıcak çatlağı karıştırmaktadır. Oysa oluşum mekanizmaları tamamen farklıdır.
| Özellik | Hidrojen Çatlağı | Sıcak Çatlak |
|---|---|---|
| Oluşma zamanı | Kaynak sonrası saatler içinde | Kaynak sırasında |
| Diğer adı | Soğuk çatlak | Katılaşma çatlağı |
| Ana neden | Hidrojen + gerilme | Katılaşma problemi |
| Görüldüğü bölge | HAZ ve ana metal | Kaynak metali |
| Önleme yöntemi | Ön tavlama, bazik elektrot, kurutma | Doğru dolgu metali ve parametre seçimi |
Doğru çatlak türünü belirlemek, uygun tamir yönteminin seçilmesi açısından büyük önem taşır.
Kaynak Mühendislerinin Uyguladığı Önleme Yöntemleri
Profesyonel üretim yapan işletmelerde hidrojen çatlağı riskini azaltmak için aşağıdaki uygulamalar standart hale gelmiştir.
- Düşük hidrojenli sarf malzemeleri kullanılır.
- Elektrotlar sürekli kurutma fırınında muhafaza edilir.
- Malzemenin karbon eşdeğeri hesaplanır.
- Gerekli durumlarda ön tavlama uygulanır.
- Paso arası sıcaklık kontrol edilir.
- Kaynak sonrası kontrollü soğutma yapılır.
- Kritik kaynaklarda ultrasonik test (UT) uygulanır.
- Gerektiğinde kaynak sonrası gerilim giderme tavı yapılır.
Bu uygulamalar yalnızca çatlak oluşumunu önlemekle kalmaz, aynı zamanda kaynaklı birleştirmenin servis ömrünü de artırır.
Kaynakta hidrojen çatlağı, doğru önlemler alınmadığında en kaliteli kaynak dikişlerinde bile ciddi hasarlara yol açabilir. Ancak uygun elektrot seçimi, yüzey temizliği, ön tavlama, doğru kaynak parametreleri ve gerektiğinde kaynak sonrası ısıl işlem uygulanarak bu risk büyük ölçüde ortadan kaldırılabilir.
Özellikle yüksek dayanımlı çelikler, kalın kesitli parçalar ve kritik kaynak uygulamalarında hidrojen çatlağını önlemek, tamir maliyetlerini azaltmanın ve güvenli üretim sağlamanın en etkili yollarından biridir.
Sıkça Sorulan Sorular
Hayır. Ön tavlama, özellikle yüksek karbon eşdeğerine sahip çeliklerde ve kalın kesitli malzemelerde önerilir.
Evet. Ultrasonik Test (UT) ve bazı durumlarda Manyetik Parçacık Testi (MT) ile hidrojen çatlakları tespit edilebilir.
Evet. Çatlak bölgesi tamamen temizlendikten sonra uygun kaynak prosedürü uygulanarak onarım yapılabilir. Ancak çatlağın oluşma nedeni giderilmeden yapılan tamirler kalıcı çözüm sağlamaz.
Düşük karbonlu çeliklerde risk azdır. Ancak yüksek dayanımlı veya kalın kesitli çeliklerde bazik elektrotlar daha güvenli bir seçenektir.
