Kaynakta Ferrit Ölçümü Nedir?

Kaynakta ferrit ölçümü, özellikle östenitik paslanmaz çelik kaynaklarında kaynak metalinde oluşan delta ferrit (δ-Ferrit) miktarının belirlenmesi amacıyla yapılan tahribatsız veya laboratuvar destekli kalite kontrol işlemidir. Ölçülen değer, uluslararası standartlarda Ferrite Number (FN) olarak ifade edilir ve kaynak dikişinin çatlak direnci, mekanik dayanımı ve korozyon performansı hakkında önemli bilgiler sunar.

Modern kaynak teknolojilerinde yalnızca düzgün görünen bir kaynak dikişi yeterli değildir. Özellikle petrokimya tesisleri, gıda üretim hatları, enerji santralleri, basınçlı kaplar, ilaç endüstrisi ve nükleer tesisler gibi yüksek güvenlik gerektiren alanlarda kaynak metalinin iç yapısının da belirli standartları karşılaması beklenir. İşte bu noktada kaynakta ferrit ölçümü, kalite güvencesinin vazgeçilmez adımlarından biri olarak öne çıkar.

Ferrit miktarının olması gerekenden düşük olması sıcak çatlak riskini artırabilirken, gereğinden yüksek olması ise kaynaklı bağlantının mekanik özelliklerini ve korozyon direncini olumsuz etkileyebilir. Bu nedenle kaynak mühendisleri ve kalite kontrol uzmanları, üretim sürecinde ferrit değerlerini belirli sınırlar içinde tutmayı hedefler.

Ferrit Nedir?

Ferrit, demir esaslı alaşımlarda bulunan kristal yapılardan biridir. Paslanmaz çelik kaynaklarında ise söz konusu olan faz delta ferrit (δ-Ferrit) olarak adlandırılır.

Kaynak banyosu katılaşırken, metalin kimyasal bileşimine bağlı olarak belirli miktarda delta ferrit oluşur. Bu faz, katılaşma sırasında meydana gelebilecek sıcak çatlakların önlenmesinde önemli rol oynar ve kaynak metalinin daha dengeli bir mikroyapıya sahip olmasını sağlar.

Delta ferrit, özellikle yüksek krom içeren paslanmaz çeliklerde doğal olarak oluşabilir. Ancak miktarının kontrol altında tutulması gerekir. Çünkü ferrit oranı yalnızca kaynak dayanımını değil; aynı zamanda kaynaklı parçanın servis ömrünü ve uzun vadeli performansını da doğrudan etkiler.

Kaynak metalinde bulunan delta ferrit, üretim güvenliği açısından kritik bir fazdır. Doğru oranda bulunduğunda kaynak dikişinin kalitesini artırırken, yanlış seviyelerde olması çeşitli problemlere yol açabilir.

Delta ferritin sağladığı başlıca avantajlar şunlardır:

• Katılaşma çatlaklarının oluşma riskini azaltır.
• Kaynak banyosunun daha dengeli katılaşmasını sağlar.
• Kaynak metalinin mekanik dayanımını destekler.
• Kaynak prosedürlerinin güvenilirliğini artırır.
• Endüstriyel kalite standartlarının karşılanmasına yardımcı olur.

Ancak ferrit miktarının aşırı yükselmesi de istenmez. Fazla ferrit, bazı paslanmaz çelik türlerinde darbe dayanımını düşürebilir ve uzun süre yüksek sıcaklıkta çalışan ekipmanlarda istenmeyen faz dönüşümlerine neden olabilir.

Bu nedenle üretim sürecinde amaç, en yüksek ferrit değerine ulaşmak değil; uygulamaya uygun optimum ferrit miktarını elde etmektir.

Kaynakta Ferrit Ölçümü Neden Yapılır?

Birçok kaynak uygulamasında kaynak dikişi görsel olarak kusursuz görünse bile iç yapıda istenmeyen mikroyapısal değişimler meydana gelebilir. Ferrit ölçümü, bu değişimlerin kontrol edilmesini sağlayan önemli kalite kontrol yöntemlerinden biridir.

Ferrit ölçümünün temel amaçları şunlardır:

1. Sıcak Çatlak Riskini Azaltmak

Östenitik paslanmaz çeliklerde en sık karşılaşılan problemlerden biri sıcak çatlak oluşumudur. Uygun miktardaki delta ferrit, bu riski önemli ölçüde azaltır.

2. Kaynak Kalitesini Doğrulamak

Kaynak prosedürü hazırlanırken belirlenen ferrit aralığının üretim sırasında korunup korunmadığı ferrit ölçümü ile doğrulanır.

3. WPS ve PQR Onayı İçin

Birçok projede hazırlanan Kaynak Prosedür Şartnamesi (WPS) ve Prosedür Yeterlilik Kaydı (PQR) kapsamında ferrit ölçümü talep edilir.

4. Korozyon Dayanımını Korumak

Özellikle kimya ve gıda sektöründe kullanılan paslanmaz çelik ekipmanlarda doğru ferrit oranı, uzun süreli korozyon direnci açısından büyük önem taşır.

5. Uluslararası Standartlara Uygunluk

AWS, ISO ve ASME gibi standartlara göre yapılan üretimlerde ferrit ölçümü, kalite kayıtlarının önemli bir parçasıdır.

Ferrit Ölçümü Hangi Kaynaklarda Yapılır?

Her kaynak işleminde ferrit ölçümü yapılmaz. Bu kontrol daha çok paslanmaz çelik kaynaklarında uygulanır.

En yaygın kullanım alanları şunlardır:

• Östenitik paslanmaz çelik TIG kaynakları
• MIG/MAG paslanmaz çelik kaynakları
• Duplex paslanmaz çelik kaynakları
• Süper Duplex kaynak uygulamaları
• Basınçlı kap imalatı
• Gıda ve ilaç tesisleri
• Petrokimya boru hatları
• LNG tesisleri
• Isı eşanjörleri
• Nükleer santral ekipmanları

Bu sektörlerde kaynaklı bağlantının yalnızca mekanik olarak sağlam olması yeterli değildir. Aynı zamanda mikroyapısının da uluslararası standartlara uygun olması beklenir.

Ferrit Ölçümü Neden Bu Kadar Kritik Hale Geldi?

Günümüzde kullanılan paslanmaz çelik alaşımları geçmişe göre çok daha yüksek performans beklentilerine sahiptir. Özellikle agresif kimyasallarla çalışan tesislerde, yüksek sıcaklık altında çalışan ekipmanlarda ve hijyen gerektiren üretim hatlarında en küçük kaynak hatası bile ciddi maliyetlere neden olabilir.

Bu nedenle yalnızca görsel muayene veya penetrant testi yeterli görülmez. Kaynak metalinin iç yapısı da kontrol edilir ve ferrit ölçümü bu kontroller arasında önemli bir yer tutar.

Kalite yönetim sistemleri geliştikçe ferrit ölçümü, birçok uluslararası projede isteğe bağlı bir kontrol olmaktan çıkmış ve teknik şartnamelerde aranan standart uygulamalardan biri hâline gelmiştir.

Ferrit Ölçümü Nasıl Yapılır?

Kaynakta ferrit ölçümü, kaynak metalinde bulunan delta ferrit miktarını (Ferrite Number – FN) belirlemek amacıyla gerçekleştirilen kalite kontrol testidir. Ölçüm sonucunda elde edilen değer, kaynak dikişinin uluslararası standartlara uygunluğunu değerlendirmek için kullanılır.

Günümüzde ferrit ölçümü hem üretim sırasında hem de son kalite kontrol aşamasında uygulanabilmektedir. Ölçüm yöntemi seçilirken malzeme tipi, proje şartnamesi ve uygulanacak standart dikkate alınır.

En yaygın kullanılan yöntem manyetik indüksiyon prensibiyle çalışan ferritmetre (Ferritscope) cihazlarıdır. Bunun yanında laboratuvar ortamında yapılan metalografik incelemeler de referans yöntem olarak kullanılmaktadır.

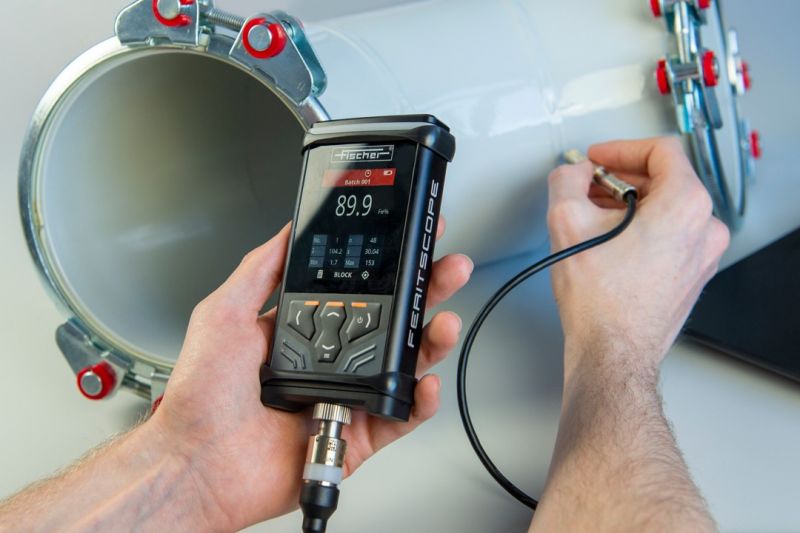

Ferritmetre (Ferritscope) Nedir?

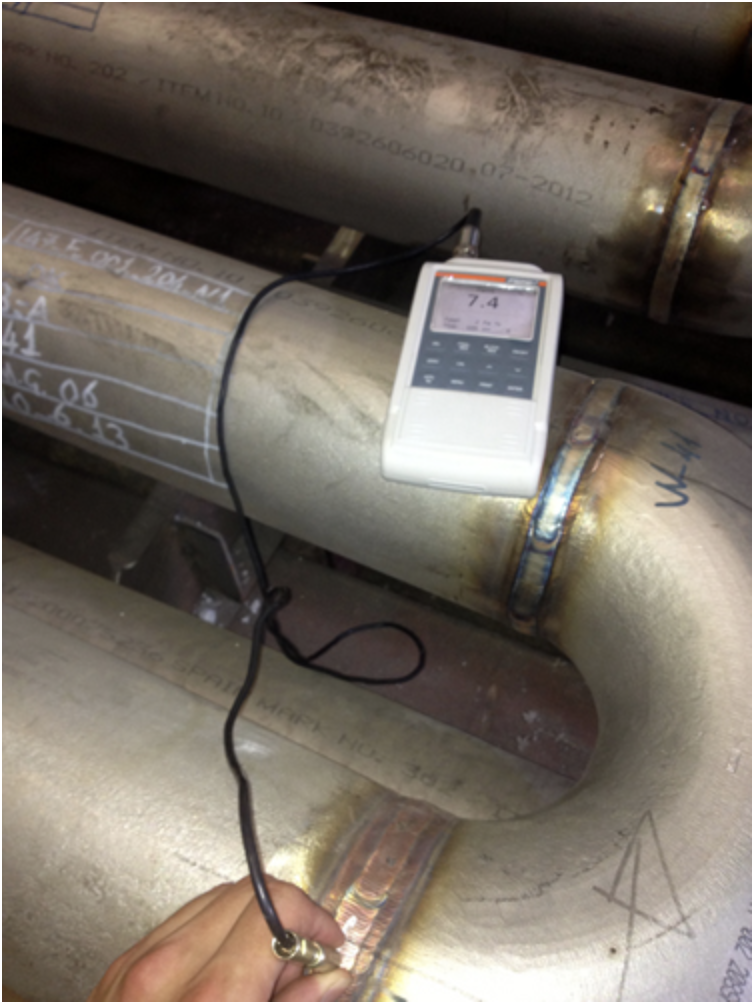

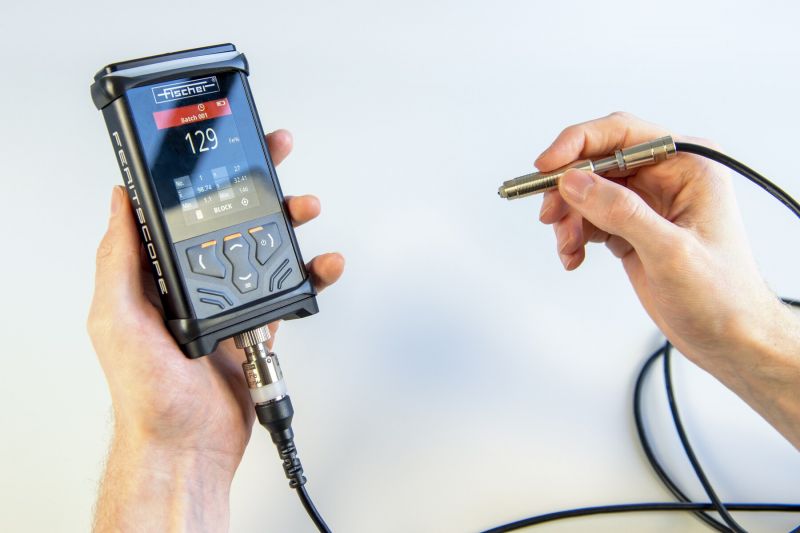

Ferritmetre, paslanmaz çelik kaynaklarında oluşan delta ferrit miktarını tahribatsız olarak ölçen elektronik bir ölçüm cihazıdır.

Cihazın probu kaynak dikişine temas ettirilir ve manyetik alan değişimini analiz ederek birkaç saniye içerisinde Ferrite Number (FN) değerini ekranda gösterir.

Modern ferritmetreler;

• Yüksek hassasiyetle ölçüm yapabilir.
• Taşınabilir yapıdadır.
• Saha şartlarında kullanılabilir.
• Kalibrasyon bloklarıyla doğrulanabilir.
• Ölçüm sonuçlarını hafızaya kaydedebilir.

Özellikle basınçlı kap imalatı, boru kaynakları ve paslanmaz tank üretiminde kalite kontrol ekiplerinin en önemli cihazlarından biridir.

Ferritmetre Nasıl Çalışır?

Ferritmetre cihazı, manyetik indüksiyon prensibine göre çalışır.

Östenitik paslanmaz çelik büyük ölçüde manyetik değildir. Buna karşılık kaynak metalinde oluşan delta ferrit manyetik özellik gösterir.

Cihaz;

1. Probunu kaynak yüzeyine temas ettirir.
2. Manyetik alan oluşturur.
3. Manyetik geçirgenliği analiz eder.
4. Delta ferrit miktarını hesaplar.
5. Sonucu FN (Ferrite Number) olarak gösterir.

Bu işlem genellikle 2–5 saniye içinde tamamlanır.

Ferrite Number (FN) Nedir?

Ferrite Number (FN), kaynak metalindeki delta ferrit miktarını ifade etmek için kullanılan uluslararası ölçü birimidir.

Eskiden ferrit miktarı yüzde (%) olarak ifade edilse de günümüzde AWS A4.2 ve ISO 8249 standartlarında Ferrite Number kullanılması tavsiye edilmektedir.

FN değeri doğrudan yüzde ferrit anlamına gelmez.

Örneğin;

Ferrite Number	Yaklaşık Değerlendirme
FN 0	Ferrit bulunmaz
FN 3	Düşük ferrit
FN 5	İdeal aralık
FN 8	Yaygın kullanılan değer
FN 12	Yüksek ferrit
FN 20+	Çok yüksek ferrit

Bu nedenle teknik raporlarda her zaman FN değeri yazılır.

İdeal Ferrit Değeri Kaç Olmalıdır?

İdeal ferrit değeri kullanılan paslanmaz çelik kalitesine, çalışma sıcaklığına ve proje şartnamesine göre değişebilir.

Genel olarak kabul edilen değerler aşağıdaki gibidir.

Ferrite Number (FN)	Değerlendirme
0 – 2	Sıcak çatlak riski yüksektir.
3 – 10	Çoğu östenitik paslanmaz çelik için ideal aralıktır.
10 – 18	Bazı uygulamalarda kabul edilebilir.
18 – 20	Dikkatli değerlendirilmelidir.
20 üzeri	Tokluk ve korozyon performansı olumsuz etkilenebilir.

Not: Duplex ve Süper Duplex paslanmaz çeliklerde hedef ferrit oranı farklıdır. Bu malzemelerde değerlendirme ilgili WPS ve malzeme standardına göre yapılmalıdır.

Ferrit Ölçümünde Kullanılan Standartlar

Uluslararası projelerde ferrit ölçümü belirli standartlara göre gerçekleştirilir.

AWS A4.2

Amerikan Kaynak Derneği (AWS) tarafından yayımlanan bu standart;

• Ferrit ölçüm yöntemlerini
• Kalibrasyon esaslarını
• Referans bloklarını
• FN değerlendirmesini

tanımlar.

Birçok uluslararası projede temel referans standardıdır.

ISO 8249

ISO 8249 standardı;

• Ferrit Number belirleme yöntemlerini
• Ölçüm cihazlarının doğruluğunu
• Referans numunelerini
• Ölçüm prosedürlerini

tanımlar.

Avrupa merkezli birçok projede kullanılmaktadır.

ASME Section IX

ASME Section IX doğrudan ferrit ölçüm standardı değildir.

Ancak;

• WPS hazırlanırken
• PQR onaylarında
• Kaynak prosedürü yeterliliklerinde

ferrit ölçümü talep edilebilir.

EN ISO 17655

Avrupa’da kullanılan önemli standartlardan biridir.

Kaynak metalindeki ferrit tayini ve değerlendirme kriterlerini açıklar.

Ferrit Ölçümü Nasıl Yapılır?

Doğru ölçüm alabilmek için belirli kurallara uyulmalıdır.

1. Kaynak Yüzeyi Temizlenir

Ölçüm yapılacak bölgede;

• Cüruf
• Boya
• Yağ
• Pas
• Oksit tabakası

bulunmamalıdır.

2. Cihaz Kalibre Edilir

Ölçümden önce üretici tarafından verilen referans blokları kullanılarak cihazın kalibrasyonu doğrulanır.

Kalibrasyon yapılmadan alınan sonuçlar güvenilir kabul edilmez.

3. Birden Fazla Noktadan Ölçüm Alınır

Tek noktadan yapılan ölçüm yeterli değildir.

Kalite kontrol uzmanları genellikle;

• başlangıç,
• orta,
• bitiş

bölgelerinden ayrı ayrı ölçüm alır.

Geniş kaynak dikişlerinde ise daha fazla ölçüm noktası belirlenir.

4. Ortalama Değer Hesaplanır

Alınan ölçümler karşılaştırılır.

Raporlarda çoğunlukla;

• minimum değer,
• maksimum değer,
• ortalama FN

birlikte belirtilir.

Bu yöntem daha güvenilir sonuç verir.

Ferrit Ölçümünde En Sık Yapılan Hatalar

Doğru cihaz kullanılsa bile yanlış uygulamalar hatalı sonuçlara neden olabilir.

En sık karşılaşılan hatalar şunlardır:

• Kirli yüzeyde ölçüm yapmak
• Kalibrasyonu kontrol etmemek
• Tek noktadan ölçüm almak
• Ana metal üzerinde ölçüm yapmak
• Probun eğimli tutulması
• Çok sıcak yüzeyde ölçüm yapmak
• Standart dışı değerlendirme yapmak

Bu hatalar gerçek ferrit değerinin yanlış yorumlanmasına ve kalite kontrol sürecinde hatalı kararlar alınmasına neden olabilir.

Genel Olarak Ferrit Ölçümü

Ferrit ölçümünde en yaygın yöntem, manyetik indüksiyon prensibiyle çalışan ferritmetre kullanılmasıdır. Ölçüm sonuçları Ferrite Number (FN) olarak raporlanır ve uluslararası standartlara göre değerlendirilir. Güvenilir sonuçlar elde edebilmek için cihazın doğru kalibre edilmesi, temiz yüzeyde ölçüm yapılması ve birden fazla noktadan ölçüm alınması büyük önem taşır.
