Çok pasolu kaynak teknikleri, kalın kesitli malzemelerin tek paso yerine birden fazla kaynak pasosuyla birleştirilmesini sağlayan profesyonel bir kaynak yöntemidir. Bu teknik, nüfuziyetin artırılması, kaynak dikişinin dayanımının yükseltilmesi ve deformasyonun kontrol altına alınması amacıyla kullanılır. Özellikle basınçlı kaplar, çelik konstrüksiyonlar, tersaneler, enerji tesisleri ve ağır sanayi projelerinde vazgeçilmezdir.
Tek paso ile doldurulması mümkün olmayan veya mekanik özellikleri olumsuz etkileyecek kalınlıktaki birleşimlerde çok pasolu kaynak uygulanır. Her paso belirli bir görevi yerine getirir ve sonraki paso için sağlam bir temel oluşturur. Bu nedenle doğru paso sıralaması, kaynak kalitesinin en önemli unsurlarından biridir.
Çok Pasolu Kaynak Nedir?
Kısa cevap: Çok pasolu kaynak, aynı kaynak ağzının birden fazla kaynak dikişi ile doldurulması işlemidir.
Kalın malzemelerde tek paso ile yeterli nüfuziyet sağlamak mümkün değildir. Ayrıca yüksek ısı girdisi nedeniyle çatlak, çarpılma ve gözenek gibi kusurlar oluşabilir.
Bu nedenle kaynak ağzı katman katman doldurulur.

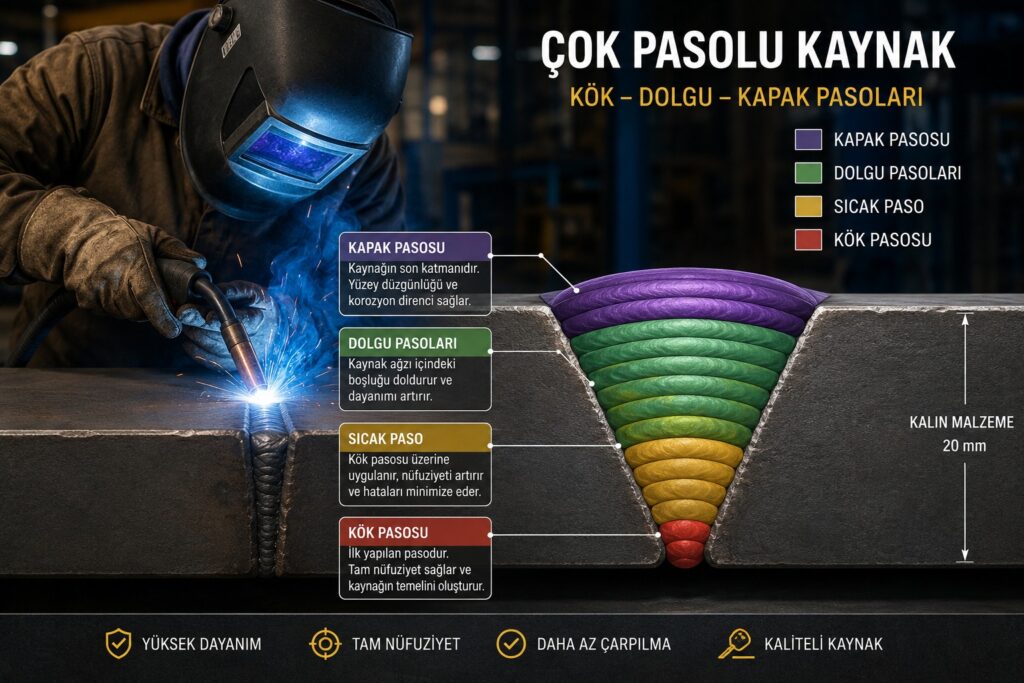

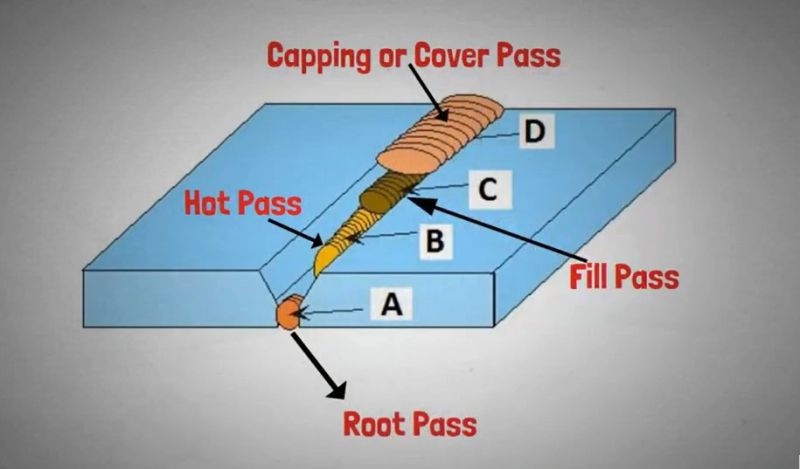

Genellikle şu sıralama uygulanır:
- Kök pasosu
- Sıcak paso
- Dolgu pasoları
- Kapak pasosu
Bu yöntem sayesinde kaynak bölgesindeki gerilmeler dengelenir ve daha yüksek mekanik dayanım elde edilir.
Çok Pasolu Kaynak Neden Yapılır?
Kısa cevap olarak; kaynağın sağlamlığını artırmak ve kalın malzemelerde tam nüfuziyet sağlamak için uygulanır.
Başlıca avantajları şunlardır:
- Daha yüksek mukavemet
- Tam nüfuziyet
- Daha kontrollü ısı girdisi
- Daha düşük deformasyon
- Çatlak riskinin azalması
- Kaynak metalinin homojen dağılımı
- Daha kaliteli radyografi sonuçları
- Uluslararası standartlara uygunluk
Özellikle EN, ISO, ASME ve AWS standartlarında çok pasolu kaynak birçok uygulama için zorunlu kabul edilmektedir.
Hangi Malzemelerde Kullanılır?
Çok pasolu kaynak yalnızca kalın karbon çeliklerinde değil, birçok farklı alaşım grubunda uygulanmaktadır.
| Malzeme | Çok Paso Kullanımı |
|---|---|
| Karbon Çeliği | Çok yaygın |
| Paslanmaz Çelik | Yaygın |
| Düşük Alaşımlı Çelik | Çok yaygın |
| Basınç Kabı Çelikleri | Zorunlu |
| Boru Hatları | Çok yaygın |
| Gemi Sacları | Yaygın |
| Kazan Çelikleri | Zorunlu |
| Ağır Makine İmalatı | Yaygın |
Malzeme kalınlığı arttıkça uygulanacak paso sayısı da artmaktadır.

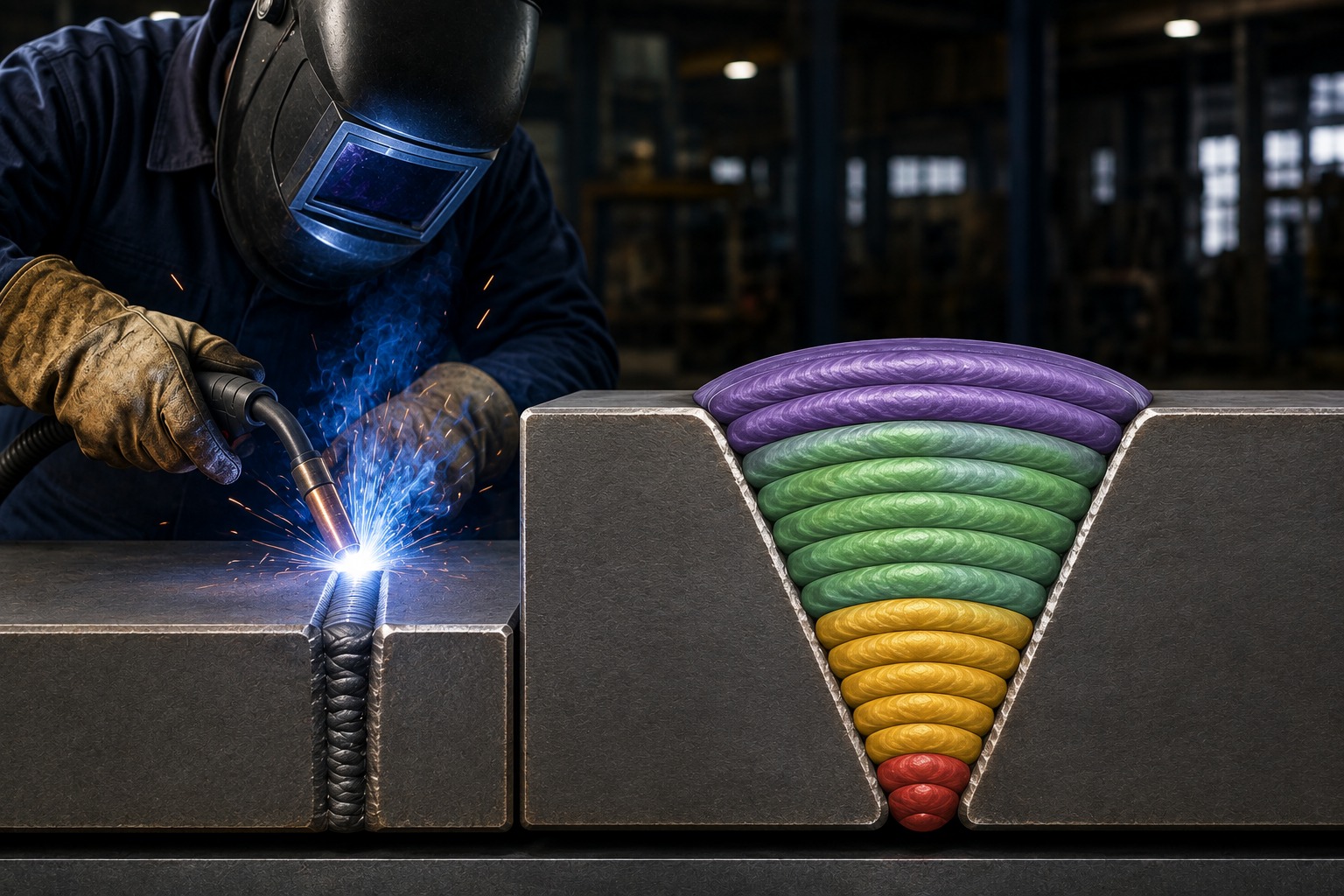

Çok Pasolu Kaynağın Temel Mantığı
Her paso farklı bir görevi yerine getirir.
İlk paso nüfuziyeti sağlar.
Ara pasolar boşluğu doldurur.
Son paso ise kaynak yüzeyini tamamlar.
Bu katmanlı yapı sayesinde kaynak metalinde daha dengeli bir mikro yapı oluşur.
Kök Pasosu (Root Pass)
Kısa cevap: Kök pasosu, tüm kaynağın temelini oluşturan ilk kaynak dikişidir.
Eğer kök pasosu hatalıysa sonraki pasolar ne kadar düzgün olursa olsun kaynak güvenilir olmayacaktır.
Kök pasosunda dikkat edilmesi gerekenler:
- Tam nüfuziyet
- Doğru amper
- Uygun ilerleme hızı
- Sabit ark boyu
- Kaynak ağzının doğru hazırlanması
Kök pasosundan sonra mutlaka görsel kontrol yapılmalıdır.
Sıcak Paso (Hot Pass)
Kök pasosundan hemen sonra uygulanan sıcak paso, kök bölgesindeki olası kusurları giderir.
Görevleri:
- Cüruf kalıntılarını eritmek
- Hidrojeni azaltmak
- Kök bölgesini güçlendirmek
- Yeni paso için düzgün yüzey oluşturmak
Boru kaynaklarında sıcak paso kritik öneme sahiptir.
Dolgu Pasoları (Fill Pass)
Dolgu pasoları kaynak ağzını dolduran ana katmanlardır.
Kalın malzemelerde bazen onlarca dolgu pasosu uygulanabilir.
Dolgu pasolarında dikkat edilmesi gerekenler:
- Her paso arasında temizlik
- Uygun paso genişliği
- Aynı hızda ilerleme
- Isı girdisinin kontrolü
Her yeni paso, bir önceki paso üzerine yaklaşık %30–50 bindirme ile uygulanmalıdır.
Kapak Pasosu (Cap Pass)
Kapak pasosu kaynağın son katmanıdır.
Yalnızca estetik görünüm sağlamaz.
Aynı zamanda:
- Yorulma dayanımını artırır.
- Korozyon direncini destekler.
- Yüzey kusurlarını azaltır.
- Muayeneyi kolaylaştırır.
Kapak pasosunun aşırı bombeli veya fazla çukur olması istenmez.
Paso Sayısı Nasıl Belirlenir?
Paso sayısını belirleyen en önemli faktörler şunlardır:
- Malzeme kalınlığı
- Kaynak ağzı açısı
- Kaynak yöntemi
- Elektrot çapı
- Tel çapı
- WPS gereklilikleri
- Isı girdisi sınırları
Yaklaşık değerler aşağıdaki gibidir.
| Sac Kalınlığı | Ortalama Paso |
|---|---|
| 6 mm | 1-2 |
| 8 mm | 2-3 |
| 10 mm | 3-5 |
| 15 mm | 5-8 |
| 20 mm | 8-12 |
| 30 mm | 12+ |
Bu tablo genel bir rehber niteliğindedir. Gerçek paso sayısı, hazırlanan WPS (Kaynak Prosedür Şartnamesi), kaynak ağzı geometrisi ve kullanılacak kaynak yöntemine göre değişebilir.
Çok Pasolu Kaynakta Isı Girdisi Neden Önemlidir?
Kısa cevap: Isı girdisi, kaynak metalinin mekanik özelliklerini doğrudan etkiler.
Aşırı yüksek ısı girdisi:
- Tane büyümesine neden olabilir.
- Darbe dayanımını düşürebilir.
- Çarpılmayı artırabilir.
- Kalıntı gerilmeleri yükseltebilir.
Düşük ısı girdisi ise yeterli kaynaşma sağlamayarak füzyon eksikliği ve nüfuziyet sorunlarına yol açabilir. Bu nedenle her paso için WPS’de belirtilen akım, voltaj ve ilerleme hızına uyulmalıdır.
Gazaltı (MIG/MAG) ile Çok Pasolu Kaynak
Kısa cevap: Gazaltı kaynağı, yüksek verimliliği sayesinde çok pasolu kaynak uygulamalarında en yaygın kullanılan yöntemlerden biridir.
Özellikle çelik konstrüksiyon, ağır sanayi, köprü imalatı ve basınçlı kap üretiminde MIG/MAG kaynak yöntemi tercih edilir. Sürekli tel besleme sistemi sayesinde her paso daha hızlı tamamlanabilir ve kaynak verimliliği artar.
Dikkat edilmesi gerekenler
- Her paso öncesi cüruf ve sıçrantılar temizlenmelidir.
- Gaz debisi uygun seviyede tutulmalıdır.
- Tel çıkış mesafesi sabit olmalıdır.
- Paso bindirmesi dengeli yapılmalıdır.
- Her paso arasında interpass sıcaklığı kontrol edilmelidir.

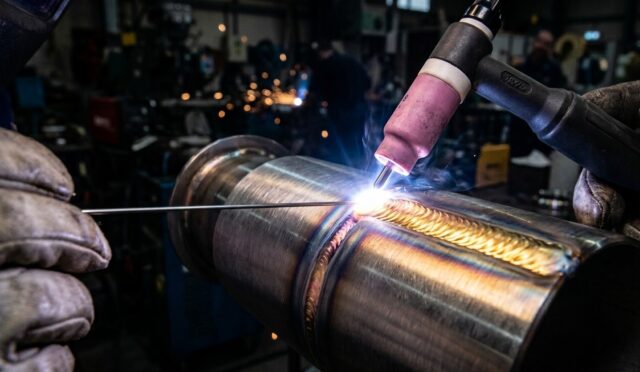

TIG Kaynağında Çok Pasolu Kaynak
Kısa cevap: TIG kaynağı, yüksek kalite ve hassasiyet gerektiren uygulamalarda çok pasolu kaynak için tercih edilir.
Paslanmaz çelik, alüminyum, titanyum ve nikel alaşımlarında TIG yöntemi sayesinde temiz ve kontrollü kaynak dikişleri elde edilir.
Avantajları:
- Düşük sıçrantı
- Hassas kontrol
- Yüksek nüfuziyet
- Estetik kaynak görünümü
- Düşük hata oranı
Ancak MIG/MAG yöntemine göre uygulama süresi daha uzundur ve operatör deneyimi büyük önem taşır.
Örtülü Elektrot (MMA/SMAW) ile Çok Pasolu Kaynak
Saha koşullarında ve açık alan uygulamalarında en yaygın yöntemlerden biri örtülü elektrot kaynağıdır.
Özellikle;
- Boru hatları
- Çelik konstrüksiyonlar
- Enerji santralleri
- Tersaneler
- Bakım ve onarım işleri
gibi alanlarda çok pasolu kaynak işlemleri MMA yöntemiyle başarıyla uygulanır.
Her paso sonrasında oluşan cüruf mutlaka tamamen temizlenmelidir. Aksi takdirde cüruf kapanımı gibi ciddi kaynak hataları meydana gelebilir.
Paso Aralarında Temizlik Neden Önemlidir?
Kısa cevap: Temizlenmeyen pasolar, sonraki katmanlarda kaynak kusurlarına neden olur.
Her paso tamamlandıktan sonra şu işlemler yapılmalıdır:
- Cüruf temizliği
- Tel fırça uygulaması
- Gerekirse taşlama
- Görsel kontrol
- Çatlak kontrolü
Bu işlemler, kaynak metalinin bir sonraki paso ile sağlıklı şekilde birleşmesini sağlar.
Çok Pasolu Kaynakta En Sık Yapılan Hatalar
| Hata | Muhtemel Sebep | Çözüm |
|---|---|---|
| Cüruf kapanımı | Paso arası temizlik yapılmaması | Her paso sonrası temizlik |
| Gözenek | Gaz korumasının yetersiz olması | Gaz debisini kontrol etmek |
| Füzyon eksikliği | Düşük amper | WPS değerlerine uymak |
| Yanma oluğu (Undercut) | Aşırı akım veya yüksek hız | Akım ve ilerleme hızını ayarlamak |
| Çatlak | Yanlış ısı girdisi | Ön tavlama ve interpass sıcaklığını kontrol etmek |
| Aşırı bombeli kapak | Yanlış paso tekniği | Daha dengeli salınım uygulamak |
Çok Pasolu Kaynakta Kalite Kontrol
Kaliteli bir çok pasolu kaynak için yalnızca kaynak işlemi değil, sonrasında yapılan kontroller de büyük önem taşır.
Kontrol yöntemleri şunlardır:
- Görsel Muayene (VT)
- Penetrant Muayenesi (PT)
- Manyetik Parçacık Muayenesi (MT)
- Ultrasonik Muayene (UT)
- Radyografik Muayene (RT)
Özellikle kritik kaynaklı imalatlarda tahribatsız muayene yöntemleri, kaynak dikişinin iç ve dış kusurlarını tespit etmek için kullanılır.
Uzman Tavsiyeleri
Profesyonel kaynakçılar ve kaynak mühendisleri şu noktalara dikkat edilmesini önerir:
- Her zaman onaylı WPS’e göre çalışın.
- Aynı kaynak parametrelerini koruyun.
- Interpass sıcaklığını ölçün.
- Elektrot veya teli uygun koşullarda saklayın.
- Kaynak ağzını doğru hazırlayın.
- Koruyucu ekipman kullanmayı ihmal etmeyin.
- Her paso sonrasında görsel kontrol yapın.
- Kaynak makinesinin bakımını düzenli olarak gerçekleştirin.
Bu uygulamalar hem kaynak kalitesini artırır hem de yeniden işleme maliyetlerini azaltır.
Çok pasolu kaynak teknikleri, yalnızca kalın malzemeleri birleştirme yöntemi değil, aynı zamanda güvenli, dayanıklı ve uzun ömürlü kaynaklı imalatın temelidir. Doğru paso sıralaması, uygun ısı girdisi, düzenli temizlik ve WPS’ye uygun çalışma prensibi; kaynak kalitesini doğrudan etkiler.
Endüstriyel üretimde kalite standartlarının yükselmesiyle birlikte çok pasolu kaynak uygulamalarının önemi her geçen gün artmaktadır. Kaynakçıların, operatörlerin ve kaynak mühendislerinin bu tekniği doğru uygulaması; hem ürün güvenliğini hem de üretim verimliliğini artırarak maliyetleri düşürür. Bu nedenle teorik bilgiyi saha deneyimiyle birleştirmek ve uluslararası standartlara uygun çalışmak, başarılı bir çok pasolu kaynak uygulamasının anahtarıdır.
