Kaynak sembolleri ve anlamları, teknik resimlerde kaynak işleminin nasıl yapılacağını gösteren uluslararası işaretlerdir. Bu semboller sayesinde kaynakçı, kalite kontrol uzmanı, üretim mühendisi ve imalat personeli aynı teknik dili konuşur. Parçanın hangi bölgesine kaynak yapılacağı, kullanılacak kaynak türü, dikiş şekli, ölçüler ve ek bilgiler yalnızca birkaç sembolle ifade edilir.

Günümüzde otomotiv, çelik konstrüksiyon, basınçlı kap, gemi inşa, savunma sanayi ve makine imalatı gibi sektörlerde hazırlanan teknik resimlerin büyük bölümü ISO 2553 standardına uygun kaynak sembollerini içerir. Bu nedenle kaynakçılık mesleğinde çalışan herkesin bu işaretleri doğru okuyabilmesi büyük önem taşır.

Yanlış yorumlanan bir kaynak sembolü; hatalı üretim, zaman kaybı, yüksek maliyet ve ürünün reddedilmesi gibi ciddi sonuçlara yol açabilir.

Bu rehberde kaynak sembollerinin ne anlama geldiğini, teknik resimlerde nasıl okunduğunu ve en sık kullanılan kaynak işaretlerini örneklerle inceleyeceğiz.

Kaynak Sembolü Nedir?

Kaynak sembolü, teknik resim üzerinde kaynağın türünü, konumunu, boyutunu ve uygulanma şeklini gösteren standartlaştırılmış işaretlerdir.

Bu semboller sayesinde uzun açıklamalar yazmaya gerek kalmadan kaynak işlemi tek bir çizim üzerinde detaylı şekilde ifade edilebilir.

Bir kaynak sembolü genellikle şu bölümlerden oluşur:

• Referans çizgisi
• Ok (Arrow)
• Temel kaynak sembolü
• Ölçü bilgileri
• Tamamlayıcı semboller
• Kuyruk (Tail) bölümü

ISO 2553 standardı, dünya genelinde en yaygın kullanılan kaynak sembol sistemlerinden biridir.

Kaynak Sembolleri Neden Kullanılır?

Kaynak sembolleri üretim sürecinde ortak bir teknik dil oluşturur.

Başlıca amaçları şunlardır:

• Yanlış kaynak uygulamalarını önlemek
• Teknik resimleri standart hale getirmek
• Kaynakçının işi doğru anlamasını sağlamak
• Üretim süresini kısaltmak
• Kalite kontrol süreçlerini kolaylaştırmak
• Uluslararası standartlara uygun üretim yapmak

Kaynak sembolleri olmadan hazırlanan teknik resimler, üretimde yorum farklılıklarına neden olabilir.

ISO 2553 Standardı Nedir?

ISO 2553, kaynak sembollerinin çizimlerde nasıl gösterileceğini belirleyen uluslararası standarttır.

Bu standart;

• Kaynak sembollerini
• Referans çizgilerini
• Ok kullanımını
• Ölçülendirmeyi
• Yardımcı sembolleri

ortak kurallara bağlar.

Birçok uluslararası firma ve mühendislik projesinde ISO 2553 standardı kullanılmaktadır.

Kaynak Sembolü Nasıl Okunur?

Bir teknik resimde kaynak sembolünü doğru okuyabilmek için belirli bir sıra izlenmelidir.

1. Oku İnceleyin

Ok, kaynağın uygulanacağı bölgeyi gösterir.

Kaynak işlemi doğrudan okun işaret ettiği birleşim noktasında yapılacaktır.

2. Referans Çizgisine Bakın

Kaynak sembollerinin tamamı referans çizgisi üzerine yerleştirilir.

Sembolün;

• Üst tarafta olması
• Alt tarafta olması

kaynağın hangi yüzeye uygulanacağını belirler.

3. Temel Kaynak Sembolünü Belirleyin

Çizimde bulunan sembol;

• Köşe kaynağı
• Alın kaynağı
• Punta kaynağı
• Tapa kaynağı

gibi uygulanacak kaynak yöntemini gösterir.

4. Ölçü Bilgilerini Okuyun

Sembolün yanında bulunan rakamlar;

• Kaynak ayağı
• Boğaz kalınlığı
• Dikiş uzunluğu
• Kaynak aralığı

gibi teknik ölçüleri ifade eder.

Ölçü bilgileri kaynak kalitesini doğrudan etkiler ve mutlaka teknik resimde belirtilen değerlere göre uygulanmalıdır.

En Çok Kullanılan Kaynak Sembolleri ve Anlamları

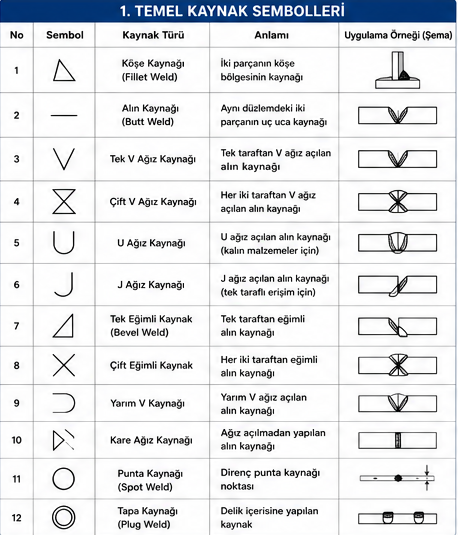

1. Temel Kaynak Sembolleri

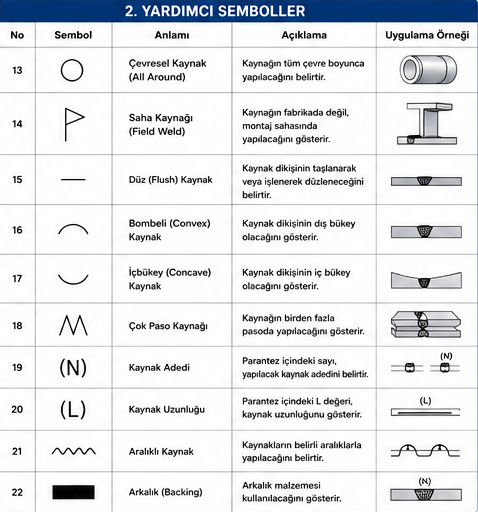

2. Yardımcı Semboller

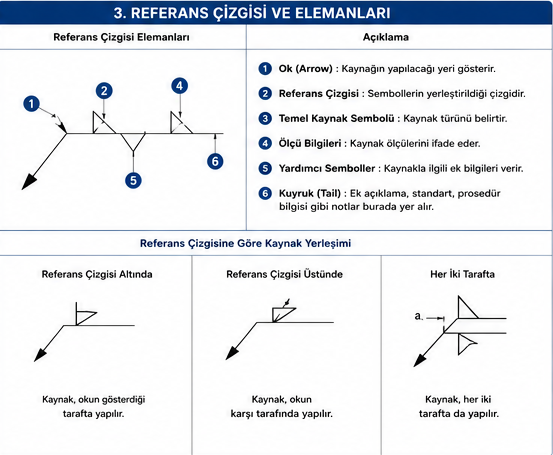

3. Referans Çizgisi ve Elemanları

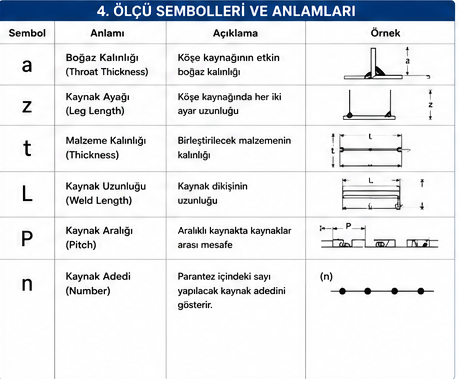

4. Ölçü Sembolleri ve Anlamları

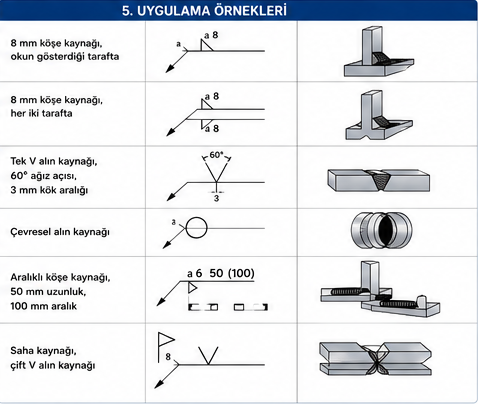

5. Uygulama Örnekleri

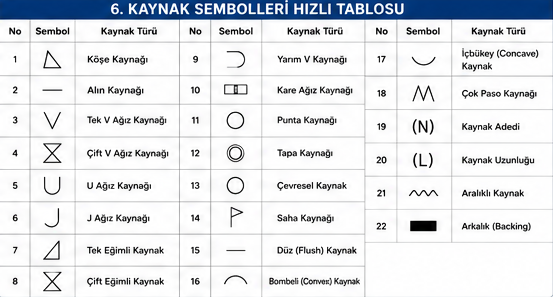

6. Kaynak Sembolleri Hızlı Tablosu

Köşe Kaynağı (Fillet Weld)

Köşe kaynağı sembolü, iki parçanın dik veya belirli bir açıyla birleştiği bağlantılarda kullanılır.

Kullanım Alanları:

• Çelik konstrüksiyon
• Şase imalatı
• Makine gövdeleri
• Profil kaynakları

Endüstride en yaygın kullanılan kaynak sembollerinden biridir.

Alın Kaynağı (Butt Weld)

Aynı düzlemde bulunan iki parçanın uç uca birleştirilmesini ifade eder.

Genellikle;

• Borular
• Basınçlı kaplar
• Tanklar
• Levhalar

için tercih edilir.

V Kaynağı

Kalın malzemelerde tam nüfuziyet sağlamak amacıyla ağız açılan bağlantıları gösterir.

Avantajları:

• Daha yüksek dayanım
• Tam penetrasyon
• Kaliteli kaynak bağlantısı

Çift V Kaynağı

Her iki taraftan kaynak yapılacağını gösterir.

Kalın çelik levhalarda tercih edilir.

Çarpılmayı azaltır.

U Kaynağı

Kalın kesitlerde daha az dolgu metali kullanılarak tam nüfuziyet elde edilmesini sağlar.

Özellikle ağır sanayide kullanılmaktadır.

J Kaynağı

Tek taraflı hazırlanan ağız geometrisini ifade eder.

Genellikle erişimin tek taraftan mümkün olduğu uygulamalarda kullanılır.

Punta Kaynağı

Direnç kaynak yöntemlerinde en sık kullanılan sembollerden biridir.

Otomotiv sektöründe binlerce punta kaynağı tek araç üzerinde uygulanabilmektedir.

H3: Tapa (Plug Weld)

Delik içerisine yapılan kaynak uygulamalarını gösterir.

Sac bağlantılarında kullanılmaktadır.

Yardımcı Kaynak Sembolleri ve Anlamları

Temel kaynak sembollerine ek olarak teknik resimlerde yardımcı semboller de kullanılır. Bu işaretler, kaynak işleminin nerede, nasıl ve hangi yüzey kalitesinde yapılacağını gösterir.

Bu sembollerin doğru yorumlanması, üretim hatalarının önlenmesi açısından büyük önem taşır.

Çevresel Kaynak (All Around)

Çevresel kaynak sembolü, okun birleştiği noktaya çizilen küçük bir daire ile gösterilir.

Bu sembol bulunduğunda kaynak yalnızca belirli bir noktaya değil, parçanın tam çevresine uygulanır.

En sık kullanım alanları:

• Boru bağlantıları
• Flanşlar
• Basınçlı kaplar
• Tank imalatı

Kaynak işlemi birleşim hattının tamamını kapsamalıdır.

Saha Kaynağı (Field Weld)

Bayrak şeklindeki sembol, kaynağın fabrikada değil montaj sahasında yapılacağını ifade eder.

Bu sembol özellikle;

• Çelik konstrüksiyon
• Köprü imalatı
• Büyük endüstriyel tesisler
• Boru hatları

gibi projelerde görülmektedir.

Düz (Flush) Kaynak Dikişi

Düz yüzey sembolü, kaynak tamamlandıktan sonra dikişin taşlanarak veya işlenerek ana malzeme ile aynı seviyeye getirileceğini gösterir.

Kullanım alanları:

• Dekoratif uygulamalar
• Boyanacak yüzeyler
• Makine parçaları

Bombeli (Convex) Kaynak Dikişi

Bombeli kaynak sembolü, kaynak dikişinin dış bükey bırakılacağını ifade eder.

Bu yöntem;

• Yüksek dayanım istenen bağlantılarda
• Dinamik yük altında çalışan parçalarda

tercih edilebilir.

İçbükey (Concave) Kaynak Dikişi

İçbükey kaynak dikişi daha estetik bir görünüm ve bazı uygulamalarda gerilme dağılımı açısından avantaj sağlayabilir.

Paslanmaz çelik uygulamalarında sık karşılaşılır.

Kaynak Ölçülendirme Nasıl Okunur?

Teknik resimlerde yalnızca sembol değil, sembolün yanında bulunan ölçüler de doğru yorumlanmalıdır.

En sık kullanılan ölçüler şunlardır.

Gösterim	Anlamı
a	Boğaz kalınlığı
z	Kaynak ayağı
L	Kaynak uzunluğu
P	Kaynak adımı (aralık)
n	Kaynak adedi

Ölçü bilgileri kaynak dayanımını doğrudan etkilediği için teknik resimde belirtilen değerlerin dışına çıkılmamalıdır.

Kaynak Sembollerinde Ok ve Referans Çizgisinin Önemi

Kaynak sembollerinin doğru okunabilmesi için okun gösterdiği yön dikkatle incelenmelidir.

Genel kural şöyledir:

• Referans çizgisinin altındaki sembol, okun gösterdiği tarafta kaynak yapılacağını belirtir.
• Referans çizgisinin üstündeki sembol, okun karşı tarafında kaynak yapılacağını ifade eder.
• Her iki tarafta sembol bulunuyorsa kaynak iki yüzeye de uygulanacaktır.

Bu ayrım özellikle çift taraflı alın kaynaklarında kritik öneme sahiptir.

Teknik Resimlerde En Sık Karşılaşılan Kaynak Sembolleri

Aşağıdaki semboller üretimde en çok kullanılan kaynak türlerini temsil eder.

Kaynak Türü	Kullanım Alanı
Köşe Kaynağı	Profil ve konstrüksiyon
Alın Kaynağı	Boru ve levha birleşimleri
V Ağız Kaynağı	Kalın levhalar
Çift V Kaynağı	Ağır sanayi
U Ağız Kaynağı	Basınçlı kaplar
J Ağız Kaynağı	Tek taraflı erişim
Punta Kaynağı	Otomotiv
Tapa Kaynağı	Sac bağlantıları
Çevresel Kaynak	Borular ve flanşlar
Saha Kaynağı	Montaj projeleri

Kaynak Sembollerini Öğrenmenin Önemi

Kaynak sembollerini doğru okuyabilen bir kaynakçı;

• Teknik resmi daha hızlı yorumlar.
• Yanlış kaynak riskini azaltır.
• Üretim süresini kısaltır.
• Kalite kontrol süreçlerini kolaylaştırır.
• Uluslararası projelerde daha rahat çalışabilir.

Özellikle EN ISO 9606-1 sınavlarına hazırlanan kaynakçılar için kaynak sembollerini bilmek önemli bir avantaj sağlar.

Kaynak sembolleri ve anlamları, modern imalat süreçlerinin vazgeçilmez teknik iletişim araçlarından biridir. ISO 2553 standardına uygun olarak hazırlanan semboller; kaynağın türünü, uygulanacağı bölgeyi, ölçülerini ve yüzey özelliklerini tek bir çizim üzerinde açık şekilde ifade eder.

Kaynakçıların, kalite kontrol personellerinin ve mühendislerin bu sembolleri doğru okuyabilmesi; üretim hatalarını azaltır, zaman kaybını önler ve uluslararası standartlara uygun imalat yapılmasını sağlar. Teknik resim okumayı öğrenen her kaynakçı, mesleki bilgi seviyesini bir üst seviyeye taşıyacaktır.
