PQR Nedir? Ne İşe Yarar? Kaynak Prosedürü Nasıl Onaylanır?

PQR Nedir? Ne İşe Yarar? PQR (Procedure Qualification Record), kaynak prosedürlerinin doğrulanması için hazırlanan teknik bir dokümandır. Kaynak işleminin belirlenen standartlara uygun şekilde gerçekleştirildiğini kanıtlamak amacıyla kullanılır.

Kaynaklı imalat sektöründe kalite ve güvenilirlik büyük önem taşır. Özellikle basınçlı kaplar, çelik konstrüksiyonlar, enerji santralleri, boru hatları ve ağır sanayi projelerinde yapılan kaynakların belirli standartlara uygun olması gerekir. İşte bu noktada PQR devreye girer. Kaynak prosedürünün gerçek üretim koşullarında test edilmesi ve sonuçlarının kayıt altına alınması için hazırlanan PQR, birçok ulusal ve uluslararası standart tarafından zorunlu tutulmaktadır.

PQR Nedir?

PQR, İngilizce “Procedure Qualification Record” ifadesinin kısaltmasıdır ve Türkçede “Kaynak Prosedür Onay Kaydı” olarak adlandırılır. Bir kaynak prosedürünün uygulanabilirliğini ve güvenilirliğini doğrulamak amacıyla hazırlanan resmi bir dokümandır.

Kaynak işlemi sırasında kullanılan parametreler belirli kurallar çerçevesinde uygulanır ve sonrasında çeşitli mekanik testler gerçekleştirilir. Elde edilen sonuçlar PQR dokümanına işlenir. Böylece ilgili prosedürün üretimde güvenle kullanılabileceği kanıtlanmış olur.

PQR, teorik bilgilerden değil, gerçek kaynak uygulamaları sonucunda elde edilen verilerden oluşur. Bu yönüyle kaynak kalite sisteminin temel taşlarından biridir.

PQR Ne İşe Yarar?

PQR’nin temel amacı, hazırlanan kaynak prosedürünün teknik açıdan yeterli olduğunu kanıtlamaktır.

Başlıca kullanım amaçları şunlardır:

• Kaynak prosedürünün doğrulanmasını sağlar.
• WPS hazırlanmasına temel oluşturur.
• Kaynak kalitesini standart hale getirir.
• Üretim hatalarını azaltır.
• Müşteri ve denetim kuruluşlarının taleplerini karşılar.
• Uluslararası standartlara uygunluğu gösterir.
• Kaynaklı imalatlarda güvenliği artırır.

Özellikle kritik projelerde, yalnızca kaynakçının tecrübesi yeterli görülmez. Kullanılan prosedürün de test edilmiş ve onaylanmış olması gerekir. Bu nedenle birçok sektörde PQR zorunlu dokümanlar arasında yer almaktadır.

PQR ile WPS Arasındaki Fark Nedir?

Kaynak sektöründe en sık karıştırılan belgelerden biri PQR ve WPS’dir.

WPS (Welding Procedure Specification)

WPS, kaynakçının uygulaması gereken kaynak parametrelerini içeren talimat dokümanıdır.

Bu dokümanda;

• Akım değeri
• Voltaj
• Kaynak yöntemi
• Elektrod veya tel tipi
• Koruyucu gaz bilgileri
• Paso sayısı
• Kaynak pozisyonu

gibi bilgiler yer alır.

PQR (Procedure Qualification Record)

PQR ise bu parametrelerin test edilerek doğrulandığını gösteren kayıt belgesidir.

Kısaca ifade etmek gerekirse:

WPS talimattır, PQR ise kanıttır.

Birçok standartta WPS hazırlanabilmesi için öncelikle geçerli bir PQR çalışmasının bulunması gerekir.

PQR Nasıl Hazırlanır?

PQR hazırlanması belirli aşamalardan oluşur.

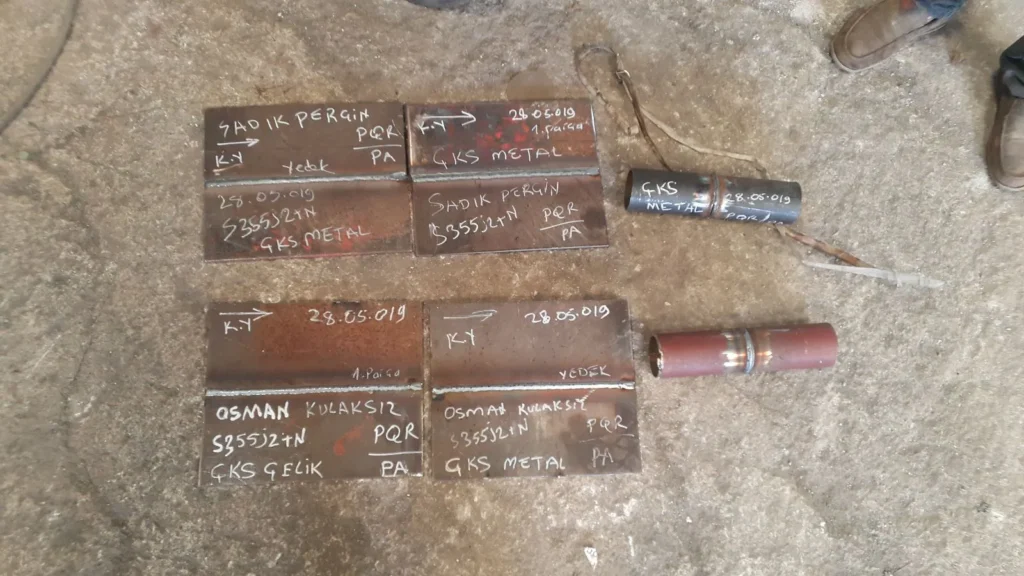

1. Deneme Kaynağı Yapılır

İlk olarak belirlenen parametrelerle test numunesi hazırlanır.

Bu aşamada;

• Malzeme türü
• Et kalınlığı
• Kaynak yöntemi
• Elektrod veya tel seçimi

önceden belirlenir.

2. Kaynak Parametreleri Kaydedilir

Kaynak işlemi sırasında kullanılan tüm teknik veriler kayıt altına alınır.

Örneğin:

• Akım
• Voltaj
• Kaynak hızı
• Isı girdisi
• Koruyucu gaz debisi

gibi bilgiler detaylı şekilde dokümante edilir.

3. Tahribatsız Muayeneler Yapılır

Kaynak tamamlandıktan sonra çeşitli kontroller gerçekleştirilir.

Bunlar arasında:

• Görsel muayene (VT)
• Radyografik test (RT)
• Ultrasonik test (UT)
• Sıvı penetrant testi (PT)

yer alabilir.

4. Mekanik Testler Uygulanır

Numune belirlenen standartlara göre mekanik testlere tabi tutulur.

Yaygın olarak uygulanan testler:

• Çekme testi
• Eğme testi
• Darbe testi
• Sertlik testi
• Makro inceleme

şeklindedir.

5. Sonuçlar Değerlendirilir

Test sonuçları ilgili standardın kabul kriterlerini karşılıyorsa prosedür başarılı kabul edilir ve PQR onaylanır.

PQR Hangi Standartlarda Kullanılır?

Kaynaklı imalat yapan işletmeler birçok farklı standarda göre çalışabilir.

PQR’nin yaygın olarak kullanıldığı standartlar şunlardır:

• American Welding Society AWS D1.1
• ASME Section IX
• International Organization for Standardization ISO 15614
• International Organization for Standardization ISO 3834
• EN 1090

Özellikle basınçlı kap üretimi ve çelik konstrüksiyon projelerinde bu standartlar kapsamında PQR hazırlanması zorunlu olabilir.

PQR İçerisinde Hangi Bilgiler Bulunur?

Bir PQR dokümanında genellikle aşağıdaki bilgiler yer alır:

• Firma bilgileri
• PQR numarası
• Kullanılan standart
• Ana metal bilgileri
• Dolgu metali bilgileri
• Kaynak yöntemi
• Kaynak pozisyonu
• Ön tav sıcaklığı
• Paso sıcaklığı
• Isı girdisi
• Koruyucu gaz bilgileri
• Tahribatsız muayene sonuçları
• Mekanik test sonuçları
• Onay ve imza bölümleri

Bu bilgiler sayesinde yapılan test çalışmasının tüm detayları izlenebilir hale gelir.

PQR Neden Bu Kadar Önemlidir?

Kaynaklı imalatlarda meydana gelen hatalar ciddi maliyetlere ve güvenlik risklerine neden olabilir. Bir kaynak dikişindeki kusur, tüm yapının dayanımını olumsuz etkileyebilir.

PQR sayesinde:

• Kaynak prosedürleri doğrulanır.
• Tekrarlanabilir kalite elde edilir.
• Üretim güvenliği artar.
• Denetim süreçleri kolaylaşır.
• Uluslararası projelerde kabul edilebilirlik sağlanır.

Bu nedenle kaynak mühendisleri, kalite kontrol uzmanları ve denetim kuruluşları için PQR kritik öneme sahip bir dokümandır.

PQR Nedir? Ne İşe Yarar?

Kaynak prosedürlerinin doğrulanmasını sağlayan ve kaynak kalitesini kanıtlayan resmi kayıt dokümanıdır. Hazırlanan bir kaynak prosedürünün gerçek koşullarda test edilmesi, mekanik deneylerden geçirilmesi ve sonuçlarının kayıt altına alınması PQR’nin temel amacını oluşturur. Özellikle WPS hazırlanması, kalite güvence sistemlerinin kurulması ve uluslararası standartlara uyum sağlanması açısından PQR, kaynak mühendisliğinin vazgeçilmez dokümanlarından biridir. Üretimde güvenilir, tekrarlanabilir ve standartlara uygun kaynak işlemleri gerçekleştirmek isteyen işletmeler için PQR büyük önem taşımaktadır.
