Sıvı Penetrant Testi (PT), kaynak dikişlerinde ve metal yüzeylerde bulunan gözle görülmesi zor çatlakların, gözeneklerin ve yüzeye açık diğer kusurların tespit edilmesini sağlayan tahribatsız muayene yöntemlerinden biridir. Uygulama kolaylığı, düşük maliyeti ve yüksek hassasiyeti sayesinde kaynaklı imalat sektöründe en sık kullanılan kontrol yöntemleri arasında yer almaktadır.
Kaynaklı imalatlarda kalite yalnızca estetik bir görünüm elde etmekten ibaret değildir. Yapılan kaynağın uzun yıllar boyunca güvenli şekilde görev yapabilmesi, üretim sırasında oluşabilecek hataların zamanında tespit edilmesine bağlıdır. Özellikle basınçlı kaplar, boru hatları, çelik konstrüksiyonlar ve ağır sanayi ekipmanlarında meydana gelebilecek küçük bir çatlak bile ilerleyen süreçlerde ciddi hasarlara yol açabilir. Bu nedenle üretimin farklı aşamalarında çeşitli tahribatsız muayene yöntemleri uygulanarak kaynak kalitesi kontrol edilir.

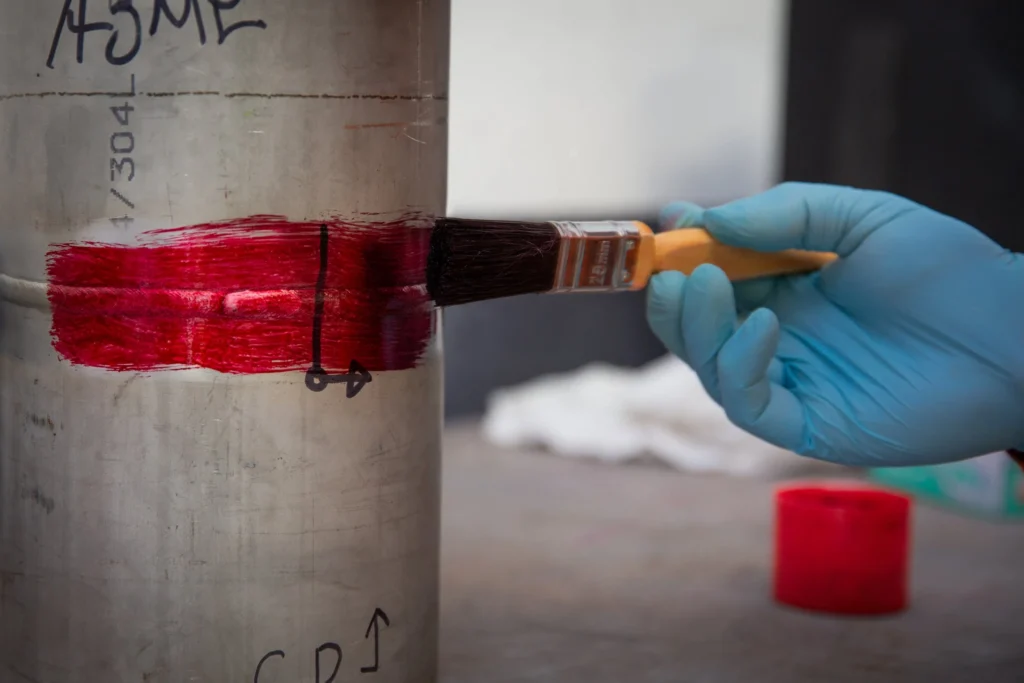

Sıvı Penetrant Testi, yüzeye açık süreksizliklerin belirlenmesinde kullanılan en pratik yöntemlerden biridir. Test sırasında özel olarak üretilmiş penetrant sıvı malzeme yüzeyine uygulanır. Bu sıvı, gözle görülmesi mümkün olmayan ince çatlakların ve boşlukların içerisine sızar. Daha sonra geliştirici adı verilen yardımcı kimyasal sayesinde kusur içerisinde kalan penetrant tekrar yüzeye çıkarılır ve görünür hale gelir. Böylece normal şartlarda fark edilmesi oldukça zor olan kusurlar kolaylıkla tespit edilebilir.
Bu yöntemin en önemli avantajlarından biri, yalnızca kaynak dikişlerinde değil birçok farklı metal yüzeyde uygulanabilmesidir. Karbon çelikleri, paslanmaz çelikler, alüminyum alaşımları, nikel bazlı malzemeler ve çeşitli döküm parçalar PT testi ile kontrol edilebilir. Ayrıca uygulama için karmaşık ekipmanlara ihtiyaç duyulmaması, yöntemin sahada da yaygın olarak kullanılmasını sağlamaktadır.
Sıvı Penetrant Testi Nasıl Çalışır?
PT testinin çalışma prensibi kapiler etki olarak bilinen fiziksel olaya dayanır. Düşük yüzey gerilimine sahip penetrant sıvı, yüzeyde bulunan çatlak ve boşlukların içerisine kendiliğinden ilerler. Belirli bir bekleme süresinin ardından yüzeyde kalan fazla penetrant temizlenir. Ancak kusurların içerisinde bulunan sıvı yerinde kalmaya devam eder.
Sonraki aşamada geliştirici uygulanır. Geliştirici, çatlak içerisinde kalan penetrantı yüzeye çekerek görünür hale getirir. Eğer yüzeyde bir süreksizlik bulunuyorsa, geliştirici üzerinde belirgin bir iz oluşur. Muayene personeli bu izleri değerlendirerek kusurun boyutu, şekli ve konumu hakkında bilgi sahibi olur.
Bu yöntem yalnızca yüzeye açık kusurların tespitinde kullanılabilir. Malzemenin iç kısmında bulunan hataların belirlenmesi için Ultrasonik Test (UT) veya Radyografik Test (RT) gibi farklı tahribatsız muayene yöntemlerine ihtiyaç duyulur.
PT Testi Hangi Kusurları Tespit Eder?
Sıvı Penetrant Testi özellikle yüzey kusurlarının belirlenmesinde oldukça başarılı sonuçlar verir. Kaynaklı imalatlarda en sık karşılaşılan çatlak türleri, PT testi sayesinde kolaylıkla ortaya çıkarılabilir. Kaynak başlangıç ve bitiş bölgelerinde oluşan krater çatlakları, taşlama sonrası meydana gelen yüzey çatlakları, yorulma çatlakları ve yüzeye açılan poroziteler bu yöntemle tespit edilebilmektedir.
Döküm parçalarda oluşan yüzey boşlukları ve üretim sırasında meydana gelen ince süreksizlikler de PT muayenesi ile belirlenebilir. Bu nedenle yöntem yalnızca kaynak sektöründe değil, otomotiv, havacılık, enerji ve savunma sanayisinde de yaygın olarak kullanılmaktadır.
Kaynak Muayenesinde PT Testinin Önemi
Kaynaklı imalatlarda gözle görülmeyen kusurların erken aşamada tespit edilmesi hem kalite hem de güvenlik açısından büyük önem taşır. Özellikle yüksek basınç altında çalışan ekipmanlarda veya insan güvenliğini doğrudan etkileyen yapılarda küçük bir çatlak zamanla büyüyerek ciddi arızalara neden olabilir.
PT testi sayesinde yüzey kusurları üretimin erken aşamalarında belirlenebilir ve gerekli onarımlar yapılabilir. Böylece maliyetli tamiratların, üretim kayıplarının ve güvenlik risklerinin önüne geçilmiş olur. Ayrıca birçok uluslararası standart ve müşteri şartnamesi, kritik kaynaklı imalatlarda PT muayenesinin uygulanmasını zorunlu tutmaktadır.
Sonuç olarak Sıvı Penetrant Testi, yüzeye açık çatlakların ve süreksizliklerin belirlenmesinde kullanılan ekonomik, hızlı ve güvenilir bir tahribatsız muayene yöntemidir. Doğru uygulandığında kaynak kalitesinin artırılmasına önemli katkılar sağlayan bu yöntem, modern kalite kontrol süreçlerinin vazgeçilmez bir parçası olarak kabul edilmektedir.
Sıvı Penetrant Testi Nerelerde Uygulanır?
Sıvı Penetrant Testi (PT), yüzeye açık çatlak ve süreksizliklerin tespit edilmesinde kullanıldığı için birçok farklı sektörde uygulanır. Özellikle kaynaklı imalat ve metal işleme süreçlerinde kalite kontrolün temel yöntemlerinden biridir.
- Kaynak dikişlerinin kontrolündeGazaltı, TIG, örtülü elektrod ve diğer kaynak yöntemleriyle yapılan birleşimlerde oluşabilecek yüzey çatlakları, krater çatlakları ve gözenekler PT testi ile tespit edilir.
- Çelik konstrüksiyon ve ağır sanayideKöprüler, vinç sistemleri, çelik yapılar ve ağır makine parçalarında güvenliği etkileyebilecek yüzey kusurlarının belirlenmesinde kullanılır.

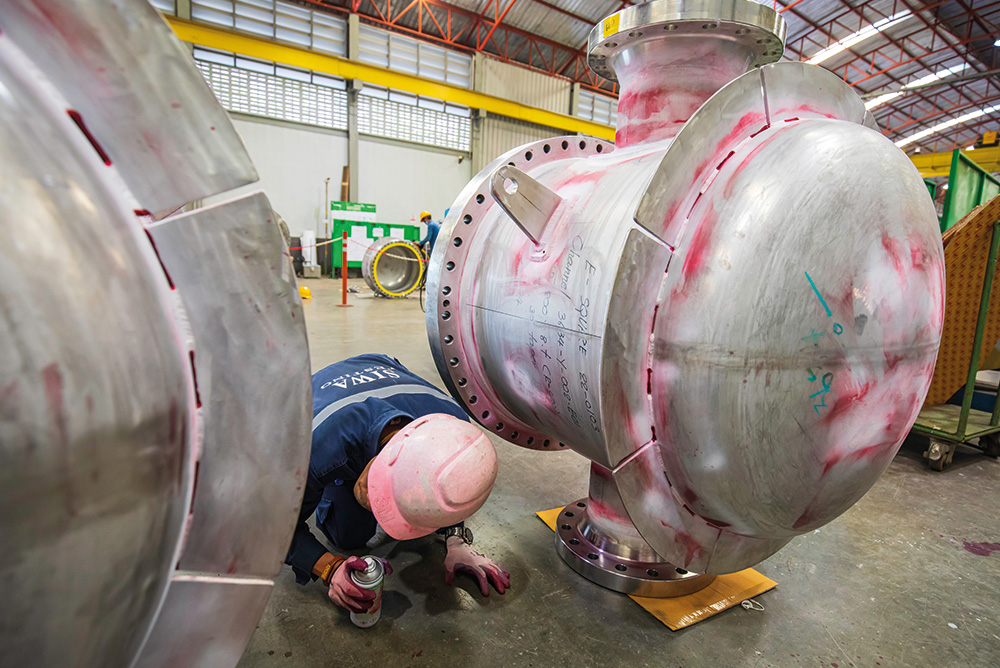

- Basınçlı kap ve boru hatlarındaPetrol, doğalgaz, kimya ve enerji tesislerinde kullanılan basınçlı ekipmanların kaynak bölgeleri PT testi ile kontrol edilerek sızdırmazlık ve güvenlik sağlanır.
- Döküm ve işlenmiş metal parçalardaDöküm sırasında oluşan yüzey boşlukları, ince çatlaklar ve işleme hataları PT yöntemiyle kolayca belirlenebilir.
- Havacılık ve savunma sanayindeYüksek güvenilirlik gerektiren uçak parçaları, motor bileşenleri ve savunma ekipmanlarında çok ince çatlakların tespiti için sıkça tercih edilir.
- Paslanmaz çelik ve alüminyum uygulamalarındaManyetik olmayan malzemelerde de kullanılabildiği için paslanmaz çelik ve alüminyum kaynaklarının muayenesinde önemli bir avantaj sağlar.
- Bakım ve periyodik kontrollerdeUzun süre çalışan ekipmanlarda oluşabilecek yorulma çatlaklarının erken tespiti amacıyla bakım süreçlerinde uygulanır.
PT Testi ile Tespit Edilebilen Başlıca Kusurlar
| Kusur Türü | Açıklama |
|---|---|
| Yüzey çatlakları | Kaynak veya malzeme yüzeyinde oluşan ince çatlaklar |
| Krater çatlakları | Kaynağın bitiş noktasında meydana gelen çatlaklar |
| Taşlama çatlakları | Yanlış taşlama işlemleri sonucu oluşan yüzey hataları |
| Gözenekler | Yüzeye açılan porozite boşlukları |
| Döküm kusurları | Döküm sırasında oluşan yüzey süreksizlikleri |
| Yorulma çatlakları | Uzun süreli kullanım sonucu gelişen ince çatlaklar |
PT Testinin Avantajları
- Yüksek hassasiyetle ince çatlakları tespit eder.
- Uygulaması hızlı ve ekonomiktir.
- Taşınabilir ekipmanlarla sahada uygulanabilir.
- Manyetik olmayan malzemelerde de kullanılabilir.
PT Testinin Sınırlamaları
- Yalnızca yüzeye açık kusurları gösterebilir.
- Yüzey temizliği iyi yapılmazsa yanlış sonuç verebilir.
- Gözenekli malzemelerde güvenilir değildir.
Sıvı Penetrant Testi
Sıvı Penetrant Testi (PT), kaynaklı imalat başta olmak üzere birçok endüstride yüzey kusurlarının hızlı ve güvenilir şekilde tespit edilmesini sağlayan önemli bir tahribatsız muayene yöntemidir.
